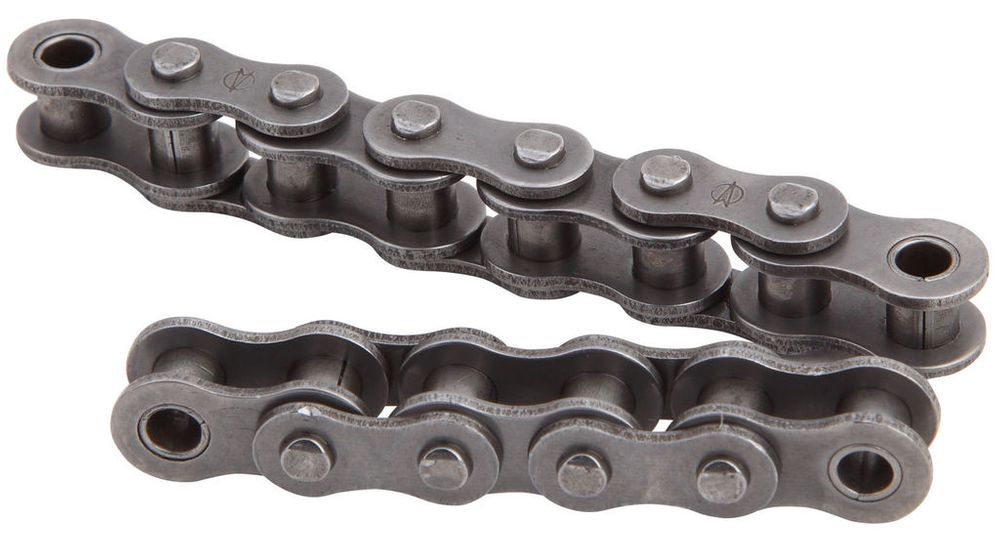

Цепи приводные роликовые по ГОСТ 13568-97
Назначение приводных роликовых цепей.
Приводная роликовая цепь — широко распространенный вид цепей, применяемых в цепных приводах. Широкий диапазон передаваемой мощности при относительной простоте конструкции, а также устойчивость к различным агрессивным средам, тяжелым условиям эксплуатации, загрязнениям, высокая прочность и износостойкость привели к повсеместному распространению приводных роликовых цепей в различных отраслях производства, пищевой промышленности и др.
Разновидности приводных цепей.
Конструктивно приводная роликовая цепь может быть:
- однорядной
- многорядной
- разборной
- неразборной
Предлагаются приводные роликовые цепи, изготавливаемые согласно ГОСТ 13568-97 следующих типов:
- ПР - роликовые однорядные;
- 2ПР - роликовые двухрядные;
- 3ПР - роликовые трехрядные;
- 4ПР - роликовые четырехрядные;
- ПВ - втулочные однорядные;
- 2ПВ - втулочные двухрядные;
- ПРИ - роликовые с изогнутыми пластинами.
Конструктивные особенности и применяемые материалы.
Конструкция приводной роликовой цепи состоит из 5 деталей: наружной пластины, внутренней пластины, валика, втулки и ролика. Внутренние пластины в совокупности с втулкой и роликом образуют внутреннее звено цепи. Отдельные внутренние звенья, или блоки, при помощи валиков и наружных пластин конструктивно объединяются в готовую цепь. Специальное соединительное звено служит для замыкания готовой цепи в контур; оно поставляется в комплекте с цепью.
Конструктивные элементы цепей изготавливаются из различных марок сталей. Все детали цепей должны быть термически или химико-термически обработаны до необходимой твердости согласно ГОСТ.
Пластины цепей, как правило, изготавливают из углеродистых марок сталей с применением объемной термообработки. Конструктивные элементы вращения - ролики, втулки, валики - изготавливаются с проведением цементации, что позволяет добиться высокой стойкости цепи к значительным нагрузкам при работе цепного привода. При особых условиях эксплуатации могут применяться марки сталей с добавлением ванадия, хрома и других легирующих компонентов, а также нержавеющая сталь.
Основные параметры:
- шаг
- расстояние между внутренними пластинами
- разрушающая нагрузка.
Длина цепи и число соединительных и переходных звеньев устанавливается согласно требованиям заказчика.
Цепи могут состоять из:
- отрезков определенной длины (заказ в метрах) без соединительных звеньев;
- отрезков с определенным числом звеньев (заказ по числу звеньев) с соединительным или с соединительным и переходным звеньями;
- отрезков с определенным числом звеньев (заказ по числу звеньев) с двойным переходным и двумя соединительными звеньями;
- замкнутых отрезков с неразъемным соединением (бесконечным).
